多角形チャック

注文はこちらから!

YGシリーズの主な特長

・小型軽量のため取扱が簡単で、縦、横、斜め等従来のインデックスとは違って応用範囲が広くなります。
・フライス加工時、バイスをテーブルからはずす必要がない為、丸物の加工が簡単になり時間短縮が可能です。
・旋盤加工時(YG-66、86、106型)に一度の芯出にてコレットチャックを交換するだけで、
 径の違った製品の加工が即座に出来ます。
・コレットチャックにて製品を締め付けるため、キズがつきにくくなります。
・本体とスリーブが合わせ加工されているので、ガタが少なく、そのため加工時におけるビビリが少なくなります。
・焼入れ硬度HRC45~50に処理されているので、切粉等によるキズ、打こんが付きにくくなります。
・NCフライス、マシニングセンター向けに、多数個の多角形チャックを並べて使用(オプション:
 貴社との打ち合わせ要)する事により、製品を着脱するためのロスタイムを削減できます。
・その他貴社のアイデアにより広範囲の使用が可能です。

多角形チャックの使用例

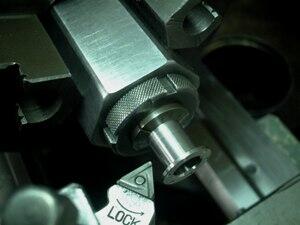

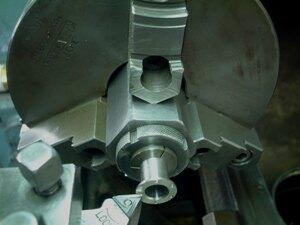

旋盤にて加工中 旋盤にて加工中

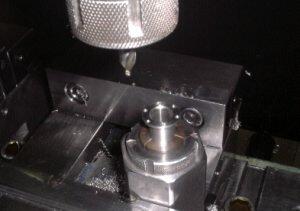

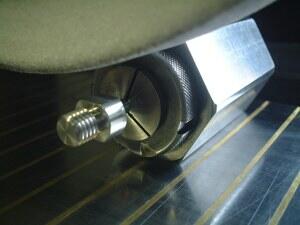

研磨機にて加工中 マシニングにて加工中

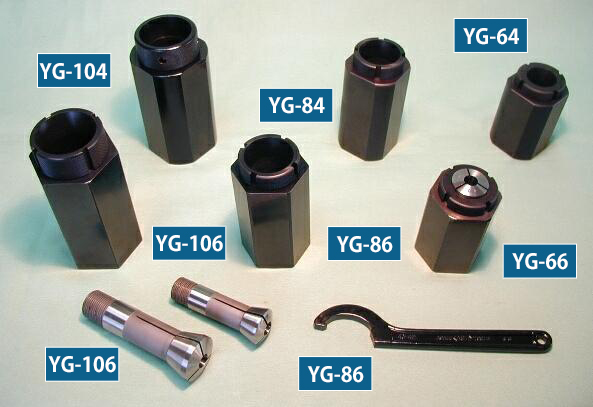

多角形チャックの画像

価格表

チャック最大径 本体寸法 定価
YG-64 Φ15 Φ54(対辺48mm×76mm)
四角形
¥35,800(税込\39,380)
YG-66 Φ15 Φ54(対辺48mm×76mm)
六角形
¥38,600(税込\42,460)
YG-84 Φ20 Φ54(対辺48mm×100mm)
四角形
¥45,800(税込\50,380)
YG-86 Φ20 Φ54(対辺48mm×100mm)
六角形
¥48,600(税込\53,460)
YG-104 Φ25 Φ64(対辺56mm×120mm)
四角形
¥55,800(税込\61,380)
YG-106 Φ25 Φ64(対辺56mm×120mm)
六角形
¥58,600(税込\64,460)

多角形チャックお問い合わせフォーム

会社名
会社名フリガナ
ご担当者様所属部署
お名前*
お名前フリガナ
メールアドレス*
お電話番号*
FAX番号
郵便番号*
ご住所*
お問い合わせ内容* お見積り依頼  ご注文  その他お問合せ
ご注文 YG-64   個
YG-66   個
YG-84   個
YG-86   個
YG-104   個
YG-106   個
お問い合わせ内容詳細

お見積りが必要な方は上記「お問合せ内容」の「お見積り依頼」にチェックを入れてください。

ご注文頂いた方には、金額、納期などが記載された注文請書をメールにて送信致します。


ご注文時の取引条件について

ヤマト運輸代金引換便での発送となります。
送料、代引手数料はお客様のご負担となります。
原則としてご注文頂いたものについてはキャンセル出来ませんので、型式、台数をよく確認の上ご注文ください。
